SIMBOLO DEL CONTACTOR

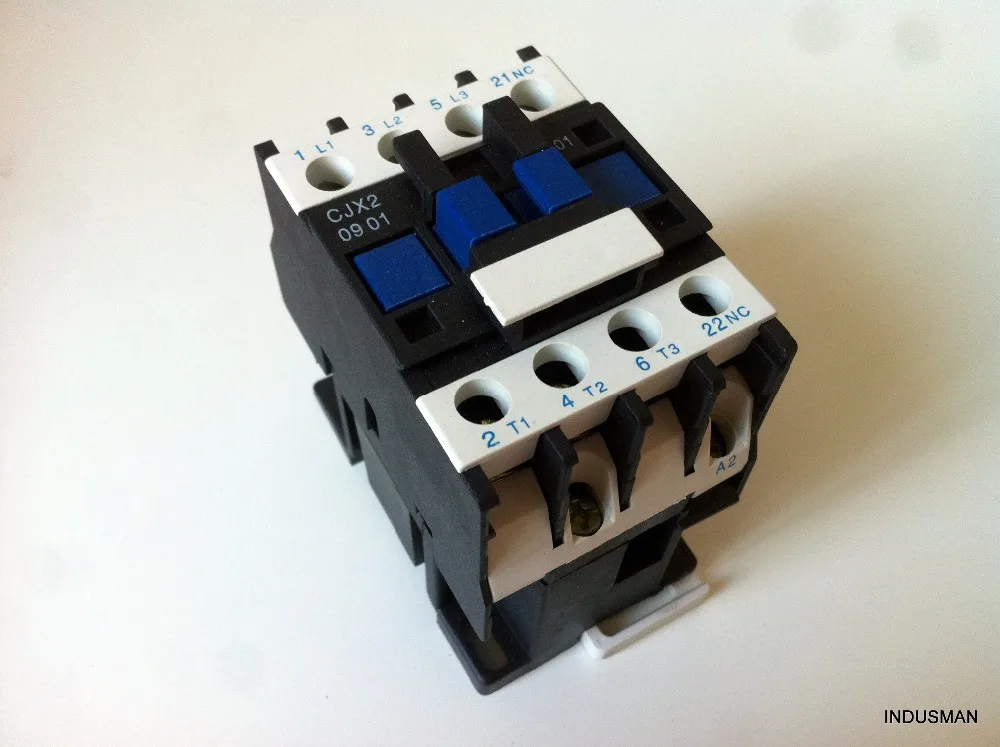

IMEGEN DEL CONTACTOR
PARTES DEL CONTACTOR
TIPOS DE CONTACTORES
Son obligatoriamente más voluminosos y pesados (y más costosos) que sus similares de C.A., Adoptan una disposición más abierta. Dicha disposición y su mayor tamaño resultan de requerir un especial diseño de sus contactos y cámaras de extinción, para que sean capaces de soportar y controlar los intensos arcos producidos en la interrupción de circuitos de C.C. y también de la necesidad de disponer de un mejor acceso a los contactos para tareas de inspección o mantenimiento.
Con igual finalidad, estos contactores disponen de las llamadas bobinas "sopladoras" de arcos que, ubicadas inmediatamente debajo del sitio donde se producen los arcos, expanden a éstos hacia el interior de las cámaras apagachispas para favorecer su rápida extinción.
Por la categoría de servicio[editar]
En función de la categoría de servicio, las aplicaciones de los contactores son:
- AC1 (cos φ>=0,9). Cargas puramente resistivas para calefacción eléctrica. Son para condiciones de servicio ligeras de cargas no inductivas o débilmente inductivas, hornos de resistencia, lámparas de incandesencia, calefacciones eléctricas. No para motores.
- AC2 (cos φ=0,6). Motores síncronos (de anillos rozantes) para mezcladoras centrífugas.
- AC3 (cos φ=0,3). Motores asíncronos (rotor jaula de ardilla) en servicio continuo para aparatos de aire acondicionado, compresores, ventiladores.
- AC4 (cos φ=0,3). Motores asíncronos (rotor jaula de ardilla) en servicio intermitente para grúas, ascensores.
- AC-6a Conmutación de transformadores. Publicación IEC 60947-4-1.
- AC-6b Conmutación de baterías de condensadores. Publicación IEC 60947-4-1.
CARACTERISTICAS DEL CONTACTOR ELECTROMAGNETICO
ELECTROMAGNETICO
Estos contactores contienen los siguientes elementos constructivos principales:
- Contactos principales: Son los instalados en las vías principales para la conducción de la corriente de servicio, destinados a abrir y cerrar el circuito de potencia. Generalmente tienen dos puntos de interrupción y están abiertos en reposo. Según el número de vías de paso de corriente, el contactor será bipolar, tripolar, tetrapolar, etc. realizándose las maniobras simultáneamente en todas las vías.
- Contactos auxiliares: Son los acoplados mecánicamente a los contactos principales, encargados de abrir y cerrar los circuitos auxiliares y de mando del contactor; asegurando los enclavamientos de contactos y conectando las señalizaciones. Pueden ser del tipo normalmente abierto (NA) o normalmente cerrado (NC), y generalmente tienen dos puntos de interrupción y son de dimensiones reducidas, pues operan corrientes relativamente pequeñas.
- Bobina: Elemento que genera una fuerza de atracción al ser atravesado por una corriente eléctrica. Su tensión de alimentación puede ser de 12, 24, 110 Y 220V de corriente alterna o continua.
- Armadura: Parte móvil del contactor que forma parte del circuito magnético. Desplaza los contactos principales y auxiliares por la fuerza de atracción de la bobina.
-Núcleo: Parte fija por la que se cierra el flujo magnético producido por la bobina.
- Resortes antagónicos: Son los encargados de devolver los contactos a su posición de reposo una vez que cesa la fuerza de atracción.
- Cámaras de extinción o apaga chispas: Son los recintos en los que se alojan los contactos y que producen que el arco de ruptura se alargue, divida y finalmente se extinga.
- Soporte: Conjunto que permite fijar entre sí a las piezas que constituyen el contactar y éste a su tablero de montaje, mediante tornillos o riel DIN.
Estos contactores contienen los siguientes elementos constructivos principales:
- Contactos principales: Son los instalados en las vías principales para la conducción de la corriente de servicio, destinados a abrir y cerrar el circuito de potencia. Generalmente tienen dos puntos de interrupción y están abiertos en reposo. Según el número de vías de paso de corriente, el contactor será bipolar, tripolar, tetrapolar, etc. realizándose las maniobras simultáneamente en todas las vías.
- Contactos auxiliares: Son los acoplados mecánicamente a los contactos principales, encargados de abrir y cerrar los circuitos auxiliares y de mando del contactor; asegurando los enclavamientos de contactos y conectando las señalizaciones. Pueden ser del tipo normalmente abierto (NA) o normalmente cerrado (NC), y generalmente tienen dos puntos de interrupción y son de dimensiones reducidas, pues operan corrientes relativamente pequeñas.
- Bobina: Elemento que genera una fuerza de atracción al ser atravesado por una corriente eléctrica. Su tensión de alimentación puede ser de 12, 24, 110 Y 220V de corriente alterna o continua.
- Armadura: Parte móvil del contactor que forma parte del circuito magnético. Desplaza los contactos principales y auxiliares por la fuerza de atracción de la bobina.
-Núcleo: Parte fija por la que se cierra el flujo magnético producido por la bobina.
- Resortes antagónicos: Son los encargados de devolver los contactos a su posición de reposo una vez que cesa la fuerza de atracción.
- Cámaras de extinción o apaga chispas: Son los recintos en los que se alojan los contactos y que producen que el arco de ruptura se alargue, divida y finalmente se extinga.
- Soporte: Conjunto que permite fijar entre sí a las piezas que constituyen el contactar y éste a su tablero de montaje, mediante tornillos o riel DIN.
FUNCIONES DEL CONTACTOR
Los contactos principales se conectan al circuito que se quiere gobernar. Asegurando el establecimiento y cortes de las corrientes principales y según el número de vías de paso de corriente podrá ser bipolar, tripolar, tetrapolar, etc. Realizándose las maniobras simultáneamente en todas las vías.
Los contactos auxiliares son de dos clases: abiertos, NA, y cerrados, NC. Estos forman parte del circuito auxiliar del contactor y aseguran las autoalimentaciones, los mandos, enclavamientos de contactos y señalizaciones en los equipos de automatismo.
Cuando la bobina del contactor queda excitada por la circulación de la corriente, esta mueve el núcleo en su interior y arrastra los contactos principales y auxiliares, estableciendo a través de los polos, el circuito entre la red y el receptor. Este arrastre o desplazamiento puede ser:
- Por rotación, pivote sobre su eje.
- Por traslación, deslizándose paralelamente a las partes fijas.
- Combinación de movimientos, rotación y traslación.
Cuando la bobina deja de ser alimentada, abre los contactos por efecto del resorte de presión de los polos y del resorte de retorno de la armadura móvil. Si se debe gobernar desde diferentes puntos, los pulsadores de marcha se conectan en paralelo y el de parada en serie.
Clasificación de acuerdo a la estructura:
–
Electromecánicos
–
Estáticos o de estado sólidoBasados en tiristores (SCRs, TRIACS, GTOs, etc)No utilizan partes móviles y son mas silenciosos, seguros ycompactos .Son mas costosos, disipan potencia mas alta, y son muysensibles al ruido eléctrico.
Clasificación de acuerdo a la estructura:
–
Electromecánicos
–
Estáticos o de estado sólidoBasados en tiristores (SCRs, TRIACS, GTOs, etc)No utilizan partes móviles y son mas silenciosos, seguros ycompactos .Son mas costosos, disipan potencia mas alta, y son muysensibles al ruido eléctrico.
